BadWC V1.1.0 Badsteuerung-Set-3

Das BadWC V1.1.0 Badsteuerung-Set 3 ist eine intelligente Badtürsteuerung für Schmetterlingsbäder, die von zwei getrennten Bewohnerzimmern aus zugänglich sind.
Das System sorgt trotz gemeinsamer Nutzung zuverlässig für die Wahrung der Privatsphäre und erhöht gleichzeitig die Sicherheit im Pflegealltag.

Schmetterlingsbäder sind häufig zwischen zwei Bewohnerzimmern angeordnet – diese bilden die sogenannten „Flügel“. Die Badsteuerung übernimmt hier vollautomatisch die Zutritts-, Belegungs- und Türsteuerung, ohne dass eine Bedienhandlung durch den Bewohner erforderlich ist.

Schmetterlingsbad-Steuerung
Automatische Türverriegelung
Besetztanzeige
Notfall-Entriegelung
Vormontiert im Verteiler
Ideal für Pflege & Demenzbereiche

Sicherheit & Notfallfunktionen

Die BadWC-Badtürsteuerung ist mit umfassenden Sicherheitsmechanismen ausgestattet:

Automatische Entriegelung bei:
- Brand
- Notruf
- Stromausfall
Sicherstellung eines jederzeit freien Flucht- und Rettungswegs
Geeignet für den Einsatz in sensiblen Pflege- und Klinikbereichen

Funktionsprinzip

Das Bad ist von zwei Zimmern aus zugänglich
Betritt ein Bewohner das freie Bad, erkennt die Steuerung automatisch:
- aus welchem Zimmer der Zutritt erfolgt
Die Tür zum jeweils anderen Zimmer wird selbstständig verriegelt
Beim Verlassen des Bades wird die Verriegelung automatisch aufgehoben
Ein Durchgang in das Nachbarzimmer wird zuverlässig verhindert

➡️ Der gesamte Ablauf erfolgt vollautomatisch, ohne zusätzliche Bedienung.

Diese Eigenschaft macht die Badsteuerung besonders geeignet für den Pflegebereich mit demenzerkrankten Menschen.

Integration in Rufanlagen

Durch die Kopplung mit WICOTRON 2015 sowie WICOTRON 2015 IR und WICALL Lichtrufanlagen wird zusätzlich sichergestellt:

Eindeutige Zuordnung von Notrufen aus dem Bad
Anzeige für das Pflegepersonal,
durch welches Zimmer das Bad betreten werden kann
Schnelle und zielgerichtete Hilfe im Notfall

➡️ Klare Information ohne Such- oder Fehlwege.

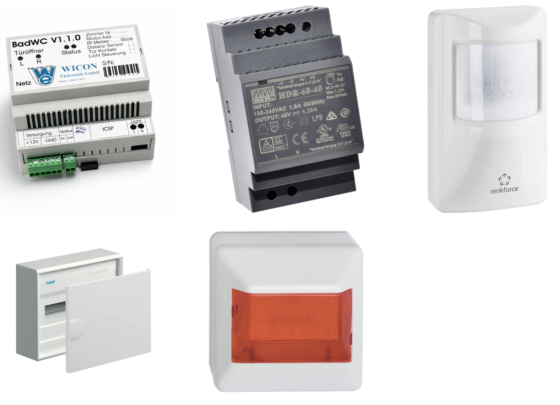

Lieferumfang – Badsteuerung-Set 3

Das BadWC 1.1.0 Badsteuerung-Set 3 besteht aus:

1 × 4902-w-BWG Badsteuerung Grundmodul
2 × 4902-w-BM Bewegungsmelder
2 × 2001-w-rot Besetztlampen
1 × 8302-w-KVT1 Hutschienenverteiler
1 × 4031-w-SNT04 Netzteil
1 × Hauptschalter
1 × Sicherungshalter mit Sicherung 3,15 AT

Elektrische Daten

Externe Versorgung:
- 230 V AC / 0,8 A
Interne Versorgung:
- 12 V DC / 4 A

Konstruktive Daten

Montage:
- Hutschiene, 11,5 TE
Gehäuse:
- Standardmäßig vorverdrahtet in
  1-reihigem AP-Kleinverteiler (300 × 280 × 100 mm)
Montagevarianten:
- Aufputz
- Unterputz / Hohlwand (bei ausreichender Lüftung)
Integration auch in größere Verteiler mit weiteren Komponenten möglich

Vorteile auf einen Blick

Vollautomatische Badtürsteuerung
Sicherer Schutz der Privatsphäre
Keine Bedienhandlung durch Bewohner erforderlich
Verhinderung des Durchgangs ins Nachbarzimmer
Klare Notrufzuordnung bei Rufanlagenkopplung
Hohe Sicherheit bei Brand, Notruf und Stromausfall
Vormontiertes, praxisgerechtes Set

Einsatzbereiche

Pflegeheime
Wohnheime
Krankenhäuser
Betreutes Wohnen
Stationen mit Schmetterlingsbad-Konzept
Besonders geeignet für demenzsensible Bereiche

Varianten & Ausführungen der Badsteuerung

Die BadWC 1.1.0 Badtürsteuerung ist modular aufgebaut und kann an unterschiedliche bauliche, funktionale und organisatorische Anforderungen angepasst werden.

Je nach Projektanforderung stehen verschiedene Ausführungsvarianten zur Verfügung.

Zentrale oder dezentrale Steuerung

Je nach baulicher Situation kann die Steuerung ausgeführt werden als:

Dezentrale Badsteuerung
– Steuerung direkt im Badbereich oder angrenzend montiert
Zentrale Badsteuerung
– Zusammenfassung mehrerer Funktionen in einem Verteiler

➡️ Ideal für Neubau wie auch Sanierung.

Türvarianten

Die Badsteuerung ist geeignet für unterschiedliche Türkonzepte:

Drehtüren
Schiebetüren
Türsysteme mit:
- Elektromagnet
- Elektroschloss (Ruhestromprinzip)
- Permanentmagnet / Hafteisen

➡️ Die Auswahl erfolgt projektbezogen in Abstimmung mit Türhersteller und Planung.

Anzeige- und Signalisierungsvarianten

Besetztlampen oberhalb der Badtüren
Ein- oder beidseitige Anzeige
Kombination mit optischer und akustischer Signalisierung
Anpassung an architektonische Vorgaben möglich

Autarker Betrieb oder Systemintegration

Die Badsteuerung kann betrieben werden als:

Autarkes System
- Unabhängig von einer Rufanlage
- Fokus auf Zutritts-, Belegungs- und Türsteuerung
Integriertes System
- Kopplung mit WICOTRON 2015 / WICOTRON 2015 IR/WICALL
- Eindeutige Zuordnung von Notrufen aus dem Bad
- Anzeige für das Pflegepersonal, aus welchem Zimmer der Zutritt erfolgt

Projektbezogene Sonderlösungen

Neben den Standardvarianten sind auch kundenspezifische Anpassungen möglich, z. B.:

Erweiterte Türlogiken
Sondermontageformen
Kombination mit weiteren WICON-Systemen
Anpassung an besondere Pflege- oder Demenzkonzepte

Versorgungs- und Sicherheitsoptionen

Standardversorgung über 230 V AC
Interne Versorgung mit 12 V DC
Optionale USV zur Aufrechterhaltung der Funktion bei Stromausfall
Sicherheitsentriegelung bei:
- Notruf
- Brand
- Stromausfall

Dokumente

Vorteil der Variantenvielfalt

Hohe Planungssicherheit
Anpassbar an nahezu jede bauliche Situation
Geeignet für Neubau & Sanierung
Zukunftssicher durch modulare Erweiterbarkeit
