Bewegungsmelder

Bewegungsmelder (PIR)

Der Bewegungsmelder ist ein passiver Infrarot-Bewegungssensor (PIR) zur Zustandsüberwachung von Räumen oder Zugangsbereichen. Er detektiert Bewegungen von Personen anhand von Änderungen der Infrarot-Wärmestrahlung und liefert ein schaltbares Signal zur Weiterverarbeitung in übergeordneten Steuer- oder Sicherheitssystemen.

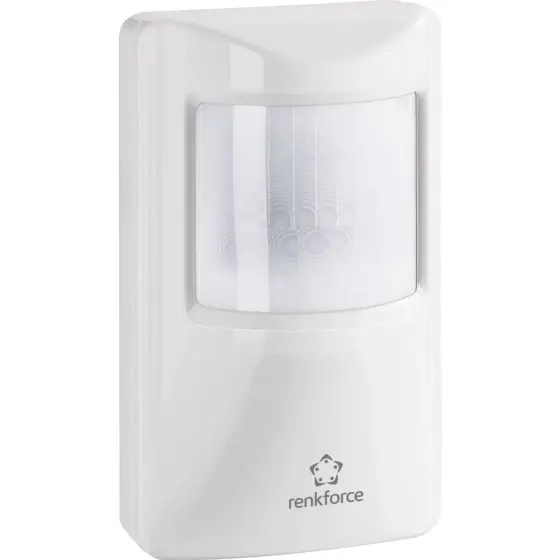

Bewegungsmelder – PIR-Sensor mit Dual-Sensor-Technologie
Artikel Nr.: 4901-w-BM
Flexibel konfigurierbarer NO/NC-Kontakt
Sabotagekontakt & LED-Anzeige
Erfassungswinkel ~ 85°, Reichweite bis ~ 12 m
Für Wandmontage und vielfältige Anwendungen

Produktbeschreibung

Der Bewegungsmelder nutzt eine Dual-Sensor-Technologie, die sowohl PIR-Technik als auch Mikroprozessorauswertung kombiniert, um Bewegungen zuverlässig zu erkennen und Fehlalarme zu reduzieren. Die Schaltung kann wahlweise als NO (Schließer) oder NC (Öffner) konfiguriert werden, was eine flexible Integration in unterschiedliche Anwendungen ermöglicht.

Funktionen & Eigenschaften

Erkennung von Bewegungen im Erfassungsbereich (z. B. Flur, Stationsbereiche, Zugänge)
Dual-Sensor-Technologie zur Minimierung von Fehlalarmen
NO/NC-Schaltmodus (wahlweise) für flexible Integrationsmöglichkeiten
Sabotagekontakt zur Erkennung von Manipulationsversuchen
Relaisausgang zur Anbindung an übergeordnete Systeme
Deaktivierbare Erfassungsanzeige (LED)
Gehtestfunktion zur Funktionsprüfung

Elektrische Daten

Betriebsspannung: 12 V DC
Stromaufnahme: ca. 15 mA
Kontaktbelastung: ca. 100 mA (24 V DC)

Lieferumfang

1 × Bewegungsmelder
Montagematerial
Bedienungsanleitung

Konstruktive Daten

Gehäusefarbe: Weiß
Abmessungen (B × H × T): ca. 60 × 105 × 42 mm
Erfassungswinkel: ca. 85 °
Erfassungsreichweite: bis ca. 12 m
Montage: Wandmontage mit beiliegendem Montagesatz

Funktion & Einsatzbereiche

Der Bewegungsmelder kann zur Überwachung von Verkehrs- und Aufenthaltsbereichen eingesetzt werden, z. B.:

Flure, Gänge und Stationsbereiche
Eingangs- und Zugangsbereiche
Treppenhäuser und Aufenthaltsräume
Automatische Aktivierung von Licht- oder Signaleinrichtungen

In sicherheits- und gebäudetechnischen Anwendungen kann das Melder-Signal zur Überwachung, Steuerung oder Auslösung von weiteren Funktionen genutzt werden.

Hinweis zur Kompatibilität mit WICON

Für den Anschluss an WICON Systeme gilt:

Der Bewegungsmelder kann grundsätzlich angebunden werden, wenn seine elektrischen Parameter kompatibel sind.
Durch den wahlweise einstellbaren NO/NC-Kontakt eignet sich der Melder für unterschiedliche Signaleingänge.
Bei der Auswahl und Montage ist darauf zu achten, dass der Sensor an die jeweilige Anwendungsumgebung angepasst wird (z. B. Erfassungswinkel, Reichweite, Montagehöhe).

➡️ Andere geeignete Melder (z. B. mit PIR, aktiver Sensorik oder spezieller Bauform) können ebenfalls verwendet werden, sofern sie technisch kompatibel sind und die betrieblichen Anforderungen erfüllen (z. B. notwendiger Schaltkontakt, Erfassungsbereich, Schutzart). eine zuverlässige Erkennung und normgerechte Funktion sicherzustellen.

📌 Praxis-Hinweis zur Systemeignung

Bei der Projektplanung ist sicherzustellen, dass der gewählte Melder zum vorgesehenen Anschluss und zur übergeordneten Steuerlogik passt. Insbesondere in sicherheits- oder gebäudetechnischen Systemen sollte geprüft werden, ob zusätzliche Schutz- oder Filterfunktionen erforderlich sind.
