Lichtrufzentrale 7

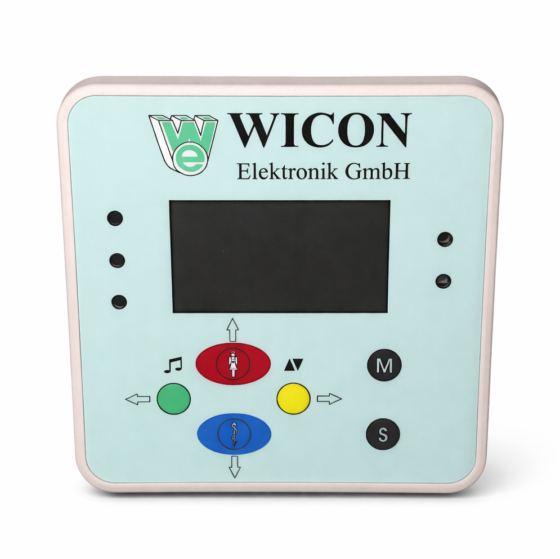

Lichrtufzentrale 7 LRZ7
Die Lichtrufzentrale 7 ist die zentrale Steuereinheit zur Verwaltung, Organisation und Auswertung aller Zimmermodule einer Station innerhalb des WICALL-Rufsystems.
Sie übernimmt die Koordination des Datenverkehrs, die Rufnachsendung sowie die Ansteuerung von Anzeigen und Lichtleiteinrichtungen und bildet damit das organisatorische Herzstück einer Station.
Sie übernimmt die Koordination des Datenverkehrs, die Rufnachsendung sowie die Ansteuerung von Anzeigen und Lichtleiteinrichtungen und bildet damit das organisatorische Herzstück einer Station.
- Bis 40 Zimmer / 500 m, erweiterbar auf 60 Zimmer / 2.500 m
- Großes LCD-Display (8 × 16 Zeichen)
- Rufnachsendung & Stationsorganisation
- Ansteuerung von Anzeigen & Lichtleiteinrichtungen
- SD-Karten-Speicherung & passwortgeschützte Konfiguration
- IR-Anwesenheit & Passwortfunktion
- IP65-Gehäuse
- Kompatibel mit WICOTRON 2000 / 2015
- Integration in WICALL Server & Software
Funktionen & Eigenschaften
- Anzeige von Rufereignissen innerhalb der Station (Organisationsgruppe)
- Darstellung von Rufen, Anwesenheiten und Systemzuständen über Display und LEDs
- Organisation des Datenverkehrs und der Rufnachsendung innerhalb der Station
- Zuordnung der Zimmernummern zu den jeweiligen Zimmermodulen
- Ansteuerung von:
- Flur- und Bereichsanzeigen
- LCD-Displays
- farbigen LED-Anzeigen
- Lichtleiteinrichtungen (Pfeillampen, Sammelruflampen)
- Akustische Signalisierung über integrierten Piezosignalgeber
- Speicherung von Protokolldaten und Einstellungen auf SD-Karte
- Passwortgeschütztes Konfigurationsmenü
- Anschluss beweglicher Rufstellen möglich
(z. B. Birntaster, Funkfinger)
- Setzen der Anwesenheit und Passworteingabe über WICON IR-Sender
- Unterteilung in mehrere Rufgruppen
- virtuelle Stationen innerhalb einer physischen Station
- Zeitgesteuerte Funktionen, z. B.:
- Hintergrundbeleuchtung von Türschildern
- Deaktivierung von Fluchttüren
- Zusammenschaltung mehrerer Stationen über den WICON Server (4210-w-WS)
Systemleistung & Skalierbarkeit
- Verwaltung von bis zu 40 Zimmern pro Linie
- erweiterbar bis max. 16 Linien auf eine Gruppenbus
- mit WICON Server können beliebig über zusätzliche Gruppenbusse skalierbar
- Max. Buslänge: 500 m
- Erweiterbar mit Bus-Repeatern (3400-w-RPT) auf:
- bis zu 60 Zimmer
- bis zu 2.500 m Buslänge
- Geeignet für kleine Stationen bis hin zu komplexen Pflegebereichen
Produktdaten
- Art. Nr: 3204-w-LRZ7W
- Anzeige:
- Großes LCD-Display mit Rufstellen-Funktionalität
- 8 Zeilen × 16 Zeichen
- Signalisierung:
- LEDs
- Akustische Signalisierung über Piezosignalgeber
- Gehäuse: geschlossenes Stationsgehäuse
- Einsatzbereich: Stations- und Pflegebereiche
Elektrische Daten
- Betriebsspannung: 7-30 V DC
- Leistungsaufnahme: ca. 50mA
- Versorgung & Ansteuerung: über 4-Draht-Gruppenbus
Kompatibilität
-
Kompatibel mit Rufanlagen der Generationen:
-
WICOTRON 2015
-
WICOTRON 2000
-
-
Integration in bestehende Anlagen bei Neubau und Sanierung
Konstruktive Daten
- Abmessungen: 140 × 140 × 76 mm (H × B × T)
- Material: ASA + PC (UL 94 V-0)
- Farbe: Grauweiß, RAL 9002
- Schutzart: IP65
- Robuste Industrieausführung
Integration in WICALL
-
Zentrale Steuereinheit einer Station
-
Zentrale Auswertung und Steuerung aller Ruf-, Anwesenheits- und Systemmeldungen
-
Nahtlose Anbindung an:
-
Zimmer- und Patientenkomponenten
-
Flur- und Bereichsanzeigen
-
Türmodule und Lichtleiteinrichtungen
-
Server- und Softwarelösungen
-
-
Geeignet für skalierbare, zukunftssichere Rufanlagenstrukturen
