Draht-NC-Öffnungsmelder (weiß)
Der Draht NC Öffnungsmelder (weiß) ist ein magnetischer Tür- und Fensterkontakt zur Überwachung von Öffnungen in Gebäudetechnik-Installationen. Er dient zur Zustandsüberwachung von Türen oder Fenstern und meldet ein Öffnungssignal direkt an eine Alarm- oder Sicherheitszentrale.
- Draht NC Öffnungsmelder (weiß) –
- Artikel Nr.: 4901-w-MK
- Magnetkontakt zur überwachten Öffnungsmeldung
- NC-Kontakt, 2 m Kabel
- Für Auf- und Unterputzmontage
- Zuverlässige Tür- & Fensterzustandsüberwachung
Produktbeschreibung
Der Öffnungsmelder besteht aus zwei Komponenten:
• einem Magnetkontakt (Reed-Kontakt)
• einem Magneten
Im Ruhezustand ist der NC-Stromkreis (Normally Closed) geschlossen.
Wenn sich der Abstand zwischen Magnet und Reed-Kontakt vergrößert – z. B. durch Öffnen der Tür oder des Fensters – wird der Stromkreis unterbrochen und ein Schaltzustand ausgelöst.
Damit eignet sich der Melder zur Zustandsüberwachung bei Sicherheitssystemen und Gebäudeautomation.
Wenn sich der Abstand zwischen Magnet und Reed-Kontakt vergrößert – z. B. durch Öffnen der Tür oder des Fensters – wird der Stromkreis unterbrochen und ein Schaltzustand ausgelöst.
Damit eignet sich der Melder zur Zustandsüberwachung bei Sicherheitssystemen und Gebäudeautomation.
Produktvorteile
-
Zuverlässige Zustandsüberwachung von Türen und Fenstern
-
Besteht aus Magnetkontakt und Magnet
-
NC-Schaltkontakt für unterbrochene Leitungen bei Öffnung
-
Für Aufputz- und Unterputzmontage geeignet
-
Inklusive 2 m Anschlusskabel, Montagematerial und Befestigungsschrauben
Elektrische Daten
-
Kontaktform: NC (Normally Closed)
-
Kontaktbelastbarkeit: max. 100 V / 5 W / 0,05 A
-
Kabel: 2-adrig, ca. 2 m Länge
-
Anschluss über klassische Verdrahtung zu Alarm- oder Sicherheitssystemen
Funktion & Einsatzgebiete
-
Überwacht, ob eine Tür oder ein Fenster geschlossen oder geöffnet ist
-
Wird ein Magnet entfernt, zeigt der Melder dies durch Unterbrechung des NC-Kontakts an
-
Ideal für Perimetersicherung und Integrationen in kabelgebundene Sicherheitssysteme
-
Kompatibel mit Verdrahtungssystemen wie z. B. der Terxon Welt
Konstruktive Daten
-
Farbe: Weiß
-
Gehäusematerial: ABS Kunststoff
-
Montage: Aufputz oder Unterputz
-
Montageort: Rahmen von Türen oder Fenstern empfohlen
-
Abstand Magnet ↔ Kontakt: max. ca. 13 mm
Integration & Erweiterbarkeit
Der Melder eignet sich zur Integration in kabelgebundene Alarmsysteme und Gebäudeautomation:
-
Anschluss an klassische Alarmzentralen
-
Integration in Sicherheits- und Überwachungssysteme
-
Erweiterbar mit weiteren Tür-, Fenster- oder Bewegungsmeldern
- WICALL Fluchttürsystemen und Öffnungsmelder bei WICON Schmeterlingsbadsteuerungen

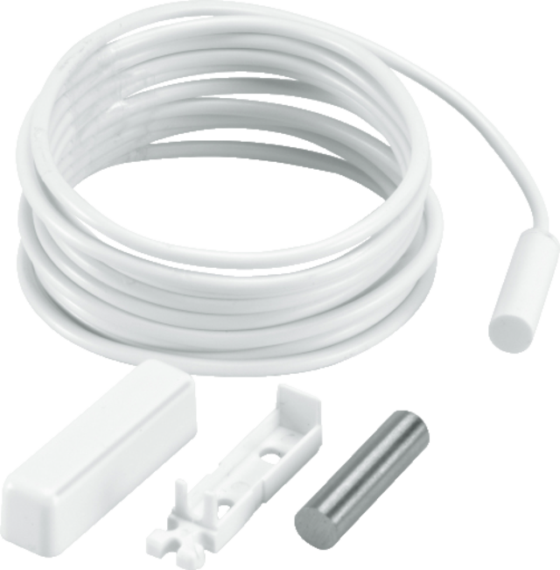

Lieferumfang
-
1 × Wired NC Öffnungsmelder
-
1 × Magnet
-
2 × Unterlegplatten
-
2 × Befestigungsschrauben
-
2 m Anschlusskabel
Hinweis zur Auswahl von Öffnungsmeldern
Grundsätzlich können auch andere marktübliche Öffnungsmelder an die WICON Systeme angebunden werden, sofern diese die entsprechenden elektrischen und funktionalen Voraussetzungen erfüllen.
Bei der Auswahl des geeigneten Öffnungsmelders ist insbesondere Folgendes zu beachten:
-
Art der Tür oder des Fensters (Holz, Kunststoff, Metall)
-
Montageumgebung und bauliche Gegebenheiten
-
Kontaktart (z. B. NC / NO)
-
Mechanische Belastung und Einbausituation
Besonderer Hinweis bei Metalltüren
Bei Metalltüren oder metallischen Rahmen ist zwingend darauf zu achten,
für Metall geeignete Öffnungsmelder einzusetzen, da magnetische Eigenschaften des Untergrunds die Funktion herkömmlicher Melder beeinträchtigen können.
für Metall geeignete Öffnungsmelder einzusetzen, da magnetische Eigenschaften des Untergrunds die Funktion herkömmlicher Melder beeinträchtigen können.
➡️ Die Verwendung speziell für Metalltüren ausgelegter Öffnungsmelder wird ausdrücklich empfohlen, um eine zuverlässige Erkennung und normgerechte Funktion sicherzustellen.
