Türmodul

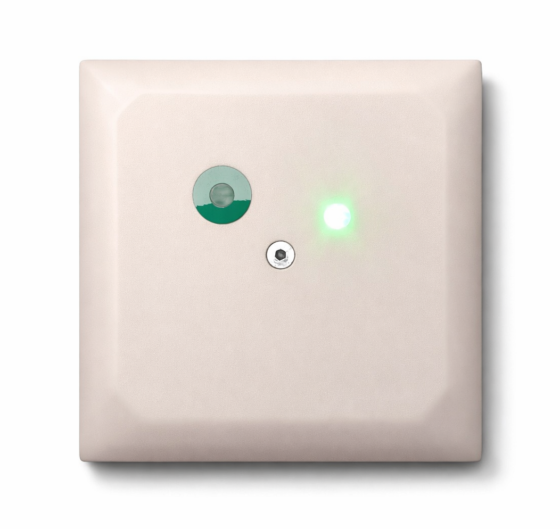

Türmodul IR V3.0.0

Das Türmodul IR V3.0.0 ist ein busbasiertes Modul zur Ansteuerung von Türen über Infrarot-Identifikation.
Es dient der Zutrittskontrolle einzelner Türen und ermöglicht die Freigabe oder Sperrung von Zutritten auf Basis eindeutig zuordenbarer WICON IR-Sender.

Das Modul kann optional Daten an eine Linienzentrale weiterleiten und ist vollständig in die Systemwelt von WICALL und WIENTRY integrierbar.

Art. Nr.: 3011-w-TUM3
Türmodul mit IR-Zutrittskontrolle
Ansteuerung elektrischer Türöffner
Busbasiert & adressierbar
Integration in WICALL / WIENTRY
Montage in Standard UP-Dosen

Funktion im System

Das Türmodul übernimmt folgende Aufgaben:

Auswertung von IR-Identifikationen
Entscheidung über Zutrittsfreigabe oder Sperrung
Ansteuerung eines elektrischen Türöffners
Optional: Weiterleitung von Ereignissen an eine Linienzentrale
Integration in zentrale Protokoll- und Systemlogiken

➡️ Damit eignet sich das Modul ideal für Patienten-, Personal- und Funktionsbereiche.

Zutrittskontrolle per Infrarot

Zutritt erfolgt über WICON IR-Sender (Art.-Nr. 1133-w-IR)
Jeder IR-Sender besitzt eine eindeutige ID
IDs können personen- oder funktionsbezogen zugeordnet werden
Zutrittsereignisse können protokolliert und ausgewertet werden
Sperrung und Freigabe erfolgen systemseitig konfigurierbar

Ansteuerung der Tür

Freigabe über Elektro-Türöffner
Ausgang:
- 24 V DC
- max. 500 mA
Geeignet für:
- elektrische Türöffner
- kompatible Verriegelungssysteme
Je nach baulicher Situation können auch alternative Verschlussmechanismen eingesetzt werden (z. B. Magnetzuhaltungen)

Elektrische Daten

Betriebsspannung: 12- 24 V DC
Leistungsaufnahme: ca. 12 mW

Bus- & Adresskonfiguration

Busadresse über DIL-Schalter einstellbar
Klare Zuordnung innerhalb der Linie
Einfache Inbetriebnahme und Systemintegration
Adressierung gemäß Systemtabelle

Konstruktive Daten

Für:
- Aufputz
- Unterputz
- Brüstungskanal-Installation
Montage in Standard UP-Dosen
Zentralplatte im Gerätestandardmaß: 80 × 80 mm
Farbe: polarweiß (ähnlich RAL 9010)
Antimikrobielle Oberfläche

Typische Einsatzbereiche

Personalbereiche
Patienten- und Bewohnerzimmer
Funktions- und Nebenräume
Pflege- und Klinikbereiche
Zutrittsrelevante Übergänge innerhalb von Stationen

Systemintegration & Erweiterbarkeit

Teil des WIENTRY Zutrittskontrollsystems
Vollständig integrierbar in WICALL
Ereignisse können:
- visualisiert
- protokolliert
- systemweit verarbeitet werden
Skalierbar für Einzeltüren oder komplexe Anlagen

Hinweis zur Planung

Für die Zutrittssteuerung sind WICON IR-Sender (1133-w-IR) erforderlich.
Die Auswahl des geeigneten Türöffners bzw. Verschlussmechanismus sollte baulich und normativ abgestimmt erfolgen.

Beratung & Projektierung

Gerne unterstützen wir Sie bei der Planung, Auswahl und Integration des Türmoduls IR V3.0.0 – sowohl im Neubau als auch bei Sanierungen.

👉 Kontaktieren Sie uns für eine persönliche Beratung.
